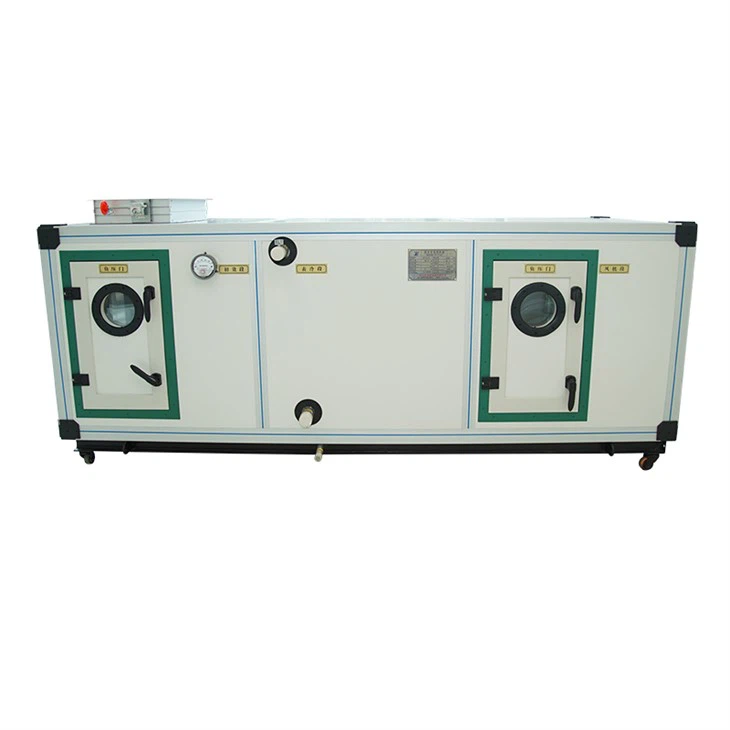

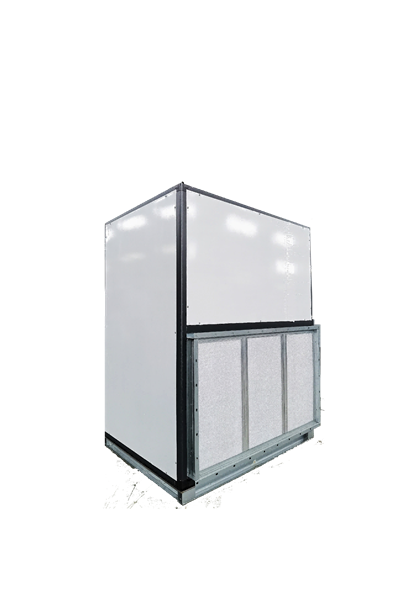

Komèsyal Air manyen Inite (AHU)se yon eleman enpòtan nan chofaj, vantilasyon, ak èkondisyone (HVAC) sistèm ki fèt espesyalman pou bilding komèsyal yo. Fonksyon prensipal li se kontwole ak sikile lè, asire pi bon kalite lè andedan kay la ak konfò pou okipan.
Paramèt
Freing, volim dlo, rezistans dlo
Kondisyon Refwadisman: Inlet lè sèk anpoul tanperati 27 degre, mouye anpoul tanperati 19.5 degre, Inlet tanperati dlo 7 degre, priz tanperati dlo 12 degre
|
Modèl |
De-ranje tiyo |
Kat-ranje tiyo |
sis-ranje tiyo |
uit-ranje tiyo |
||||||||
|
refwadisman(KW |
Volim dlo(m³/h) |
Rezistans dlo (KPa) |
refwadisman(KW) |
Volim dlo (m h) |
Rezistans dlo (KPa) |
refwadisman(kW) |
Volim dlo (m³/h) |
Rezistans dlo (KPa) |
refwadisman (KW |
Volim dlo (m³/h) |
Rezistans dlo(KPa) |
|
|
Zk -05 |
18.8 |
3.23 |
10.1 |
29.4 |
5.01 |
9.76 |
37.8 |
6.49 |
16.99 |
45.7 |
7.85 |
10.44 |
|
Zk -10 |
34.7 |
5.89 |
10.5 |
58.6 |
10.35 |
11.65 |
75.4 |
12.96 |
10.08 |
91.2 |
15.70 |
12.82 |
|
Zk -15 |
53.4 |
9.16 |
9.8 |
87.9 |
15.08 |
7.21 |
113.1 |
19.5 |
12.11 |
136.8 |
23.52 |
15.12 |
|
Zk -20 |
70.6 |
12.14 |
9.8 |
117.3 |
20.16 |
8.25 |
150.8 |
26.21 |
14.07 |
182.4 |
31.96 |
17.48 |
|
Zk -25 |
92.9 |
15.83 |
11.6 |
146.1 |
25.12 |
10.24 |
188.1 |
33.90 |
11.77 |
227.5 |
39.11 |
14.76 |
|
Zk -30 |
113.6 |
19.2 |
11.8 |
175.2 |
30.12 |
11.16 |
225.6 |
38.90 |
13.10 |
273.4 |
47.00 |
16.28 |
|
Zk -40 |
144.4 |
24.82 |
12.4 |
232.8 |
40.03 |
12.93 |
300.2 |
51.61 |
15.73 |
362.2 |
62.27 |
19.20 |
|
Zk -50 |
180.5 |
30.61 |
10.4 |
292.3 |
50.25 |
7.47 |
375.3 |
64.52 |
17.00 |
435.80 |
74.93 |
15.70 |
|
Zk -60 |
216.6 |
37.24 |
9.4 |
349.2 |
60.04 |
7.47 |
450.3 |
77.42 |
17.00 |
544.80 |
93.67 |
15.70 |
|
Zk -80 |
287.2 |
49.1 |
9.1 |
464.6 |
79.88 |
8.5 |
598.4 |
102.89 |
19.5 |
724.8 |
124.62 |
17.9 |
|
Zk -100 |
357.0 |
61.38 |
9.5 |
578.2 |
99.41 |
8.5 |
746.5 |
128.35 |
19.5 |
904.2 |
155.46 |
17.9 |
|
Zk -120 |
428.4 |
73.65 |
9.5 |
693.6 |
118.91 |
8.5 |
895.2 |
153.91 |
19.5 |
1084.8 |
186.51 |
17.9 |
|
Zk -160 |
591.2 |
101.65 |
11.2 |
921.6 |
158.48 |
10.3 |
1190.4 |
204.67 |
20.1 |
1443.2 |
255.93 |
32.4 |
|
Zk -200 |
740.1 |
127.25 |
12.8 |
1152.2 |
199.3 |
13.1 |
1488.1 |
255.86 |
26.4 |
1804.3 |
310.22 |
42.4 |
Remak: paramèt yo pèfòmans nan inite a nan yon vitès vent nan 2.5m/s
Refwadisman faktè koreksyon kondisyon
|
tanperati lè a |
Tanperati dlodegre |
|||||
|
Anpoul mouye Tanperati |
Anpoul sèk Tanperati |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
17 |
19-27 |
0.83 |
0.76 |
0.67 |
0.62 |
0.57 |
|
18 |
20-30 |
0.94 |
1.85 |
0.76 |
0.68 |
0.58 |
|
19 |
21-31 |
1.07 |
0.97 |
0.88 |
0.79 |
0.71 |
|
19.5 |
21-33 |
1.15 |
1.06 |
1.00 |
0.86 |
0.78 |
|
20 |
22-33 |
1.20 |
1.10 |
1.03 |
0.90 |
0.81 |
|
21 |
23-36 |
1.34 |
1.24 |
1.14 |
1.03 |
0.93 |
|
22 |
24-39 |
1.48 |
1.38 |
1.28 |
1.18 |
1.07 |
|
23 |
25-42 |
1.63 |
1.53 |
1.43 |
1.32 |
1.22 |
|
24 |
26-45 |
1.79 |
1.69 |
1.59 |
1.47 |
1.36 |
|
25 |
27-48 |
1.75 |
1.64 |
1.53 |
||
|
26 |
28-48 |
1.92 |
1.81 |
1.70 |
||
|
27 |
29-48 |
2.09 |
1.98 |
1.87 |
||
|
28 |
30-50 |
2.26 |
2.16 |
2.05 |
||
|
29 |
31-52 |
2.40 |
2.32 |
2.2 |
||
Faktè Koreksyon K3 pou kapasite refwadisman ak koule dlo anba diferan lè ak tanperati dlo
|
Headwind vitès |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
koefisyan |
0.81 |
0.92 |
1.0 |
1.07 |
1.17 |
1.26 |
1.32 |
|
tanperati lè a |
Tanperati dlodegre |
|||||
|
Anpoul mouye Tanperati |
Anpoul sèk Tanperati |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
18 |
20-30 |
0.90 |
0.74 |
0.60 |
0.49 |
0.36 |
|
19 |
21-31 |
1.13 |
0.95 |
0.77 |
0.65 |
0.54 |
|
19.5 |
21-33 |
1.35 |
1.15 |
1.00 |
0.78 |
0.63 |
|
20 |
22-33 |
1.41 |
1.20 |
1.05 |
0.82 |
0.67 |
|
21 |
23-36 |
1.72 |
1.49 |
1.27 |
1.06 |
0.86 |
|
22 |
24-39 |
2.08 |
1.82 |
1.57 |
1.34 |
1.12 |
|
23 |
25-42 |
2.48 |
2.20 |
1.93 |
1.66 |
1.14 |
|
24 |
26-45 |
2.95 |
2.62 |
2.33 |
2.03 |
1.76 |
|
25 |
27-48 |
2.78 |
2.46 |
2.16 |
||
|
26 |
28-48 |
3.30 |
2.94 |
2.60 |
||
|
27 |
29-48 |
3.80 |
3.50 |
3.12 |
||
|
28 |
30-50 |
4.14 |
4.10 |
3.70 |
||
|
29 |
31-52 |
4.14 |
4.10 |
3.70 |
||
Faktè Koreksyon K4 pou rezistans dlo anba diferan lè ak tanperati dlo
|
Headwind vitès |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
koefisyan |
0.9 |
0.96 |
1.0 |
1.04 |
1.1 |
1.16 |
1.2 |
PS: 1. Faktè koreksyon ki anwo yo yo detèmine ki baze sou valè yo mwayèn nan inite divès kalite. Pou ti inite (0 5 ~ 15), miltipliye pa 0.95; pou gwo inite (50-200), miltipliye pa 1.08.
2. Faktè koreksyon ki anwo yo se valè apwoksimatif epi yo se pou referans sèlman.
Koreksyon anba vitès van diferan, tanperati lè Inlet, ak kondisyon tanperati dlo:
Aktyèl kapasite refwadisman= kapasite refwadisman soti nan tablo 1 × k1 × k3
Koule dlo aktyèl= koule dlo soti nan tablo 1 × k1 × k3
Rezistans dlo aktyèl= rezistans dlo nan tablo 1 × k2 × k4
Egzanp:Chwazi yg -20 èkondisyone, refwadisman bobin figi a figi van se 2.5 m/s. Dapre tablo 1, kapasite a refwadisman se 150.8 kW, koule dlo a se 26.21 m³/h, ak rezistans dlo a se 14.07 kPa. Detèmine kapasite aktyèl la refwadisman, koule dlo, ak rezistans dlo lè Inlet lè a sèk-tiyo tanperati a se 27 degre, mouye-anpoul tanperati a se 21 degre, Inlet tanperati dlo a se 7 degre, ak tanperati dlo priz se 12 degre.
Solisyon:Soti nan tab K1, faktè koreksyon an k 1=1. 14. Soti nan tab K2, faktè koreksyon an k 2=1 27.
Se poutèt sa:
Kapasite refwadisman aktyèl (Q)= kondisyon estanda refwadisman × k 1=150. 8 × 1. 14=171. 91 kW
Koule dlo aktyèl (v)= kondisyon estanda dlo koule × k 1=26. 21 × 1. 14=29. 88 m³/h
Rezistans dlo aktyèl (P)= kondisyon estanda rezistans dlo × k 2=14. 07 × 1. 27=17. 87 kPa
Chofaj, volim dlo, rezistans dlo
Kondisyon chofaj: Tanperati Inlet Air 15 degre, dlo Inlet tanperati 60 degre
|
Modèl |
De-ranje tiyo |
kat-ranje tiyo |
sis-ranje tiyo |
uit-ranje tiyo |
||||||||
|
Chofaj (Kw) |
Volim dlo (m/h) |
Rezistans dlo (KPa) |
Chofaj (KW |
Volim dlo (MH) |
Rezistans dlo (KPa) |
Chofaj (KW) |
Volim dlo (m³h) |
Rezistans dlo (KPa) |
Chofaj(KW) |
Volim dlo m/h) |
Rezistans dlo (KPa) |
|
|
Zk -05 |
34.1 |
3.23 |
10.1 |
50.6 |
5.01 |
9.76 |
59.2 |
6.49 |
16.99 |
77.1 |
7.85 |
10.44 |
|
Zk -10 |
67.1 |
5.89 |
10.5 |
99.8 |
10.35 |
11.65 |
124.8 |
12.96 |
10.08 |
151.0 |
15.70 |
12.82 |
|
Zk -15 |
101.8 |
9.16 |
9.8 |
149.7 |
15.08 |
7.21 |
173.5 |
19.5 |
12.11 |
205.1 |
23.52 |
15.12 |
|
Zk -20 |
135.6 |
12.14 |
9.8 |
199.0 |
20.16 |
8.25 |
248.8 |
26.21 |
14.07 |
289.3 |
31.96 |
17.48 |
|
Zk -25 |
168.7 |
15.83 |
11.6 |
249.5 |
25.12 |
10.24 |
311.2 |
33.90 |
11.77 |
353.3 |
39.11 |
14.76 |
|
Zk -30 |
202.6 |
19.2 |
11.8 |
304.5 |
30.12 |
11.16 |
380.9 |
38.90 |
13.10 |
448.3 |
47.00 |
16.28 |
|
Zk -40 |
270.4 |
24.82 |
12.4 |
399.2 |
40.03 |
12.93 |
480.8 |
51.61 |
15.73 |
592.4 |
62.27 |
19.20 |
|
Zk -50 |
337.3 |
30.61 |
10.4 |
512.3 |
50.25 |
7.47 |
556.8 |
64.52 |
17.00 |
641.8 |
74.93 |
15.70 |
|
Zk -60 |
404.7 |
37.24 |
9.4 |
609.4 |
60.04 |
7.47 |
581.2 |
77.42 |
17.00 |
766.8 |
93.67 |
15.70 |
|
Zk -80 |
539.5 |
49.1 |
9.1 |
796.0 |
79.88 |
8.5 |
386.2 |
102.89 |
19.5 |
1006.0 |
124.62 |
17.9 |
|
Zk -100 |
674.5 |
61.38 |
9.5 |
985.1 |
99.41 |
8.5 |
1127.6 |
128.35 |
19.5 |
1272.3 |
155.46 |
17.9 |
|
Zk -120 |
808.9 |
73.65 |
9.5 |
1185.9 |
118.91 |
8.5 |
1362.5 |
153.91 |
19.5 |
1533.6 |
186.51 |
17.9 |
|
Zk -160 |
1077.8 |
101.65 |
11.2 |
1576.0 |
158.48 |
10.3 |
1688.4 |
204.67 |
20.1 |
2083.2 |
255.93 |
32.4 |
|
Zk -200 |
1346.2 |
127.25 |
12.8 |
1970.8 |
199.3 |
13.1 |
2032.7 |
255.86 |
26.4 |
2606.2 |
310.22 |
42.4 |
Remak: 1. Referans pèfòmans inite a nan yon vitès vent nan 2.5m/s
2. Bobin lan se yon bobin doub-bi pou aplikasyon pou cho ak frèt
Karakteristik kle nan AHUs komèsyal yo
- Opsyon Pèrsonalizasyon: Komèsyal AHUs vini nan divès gwosè ak konfigirasyon satisfè bezwen espesifik yo nan diferan espas komèsyal yo, tankou biwo, magazen an detay, restoran, ak otèl.
- Air filtraj ak pou pirifye: Inite sa yo ekipe ak sistèm filtraj avanse yo retire pousyè, alèrjèn, ak polyan nan lè a, asire yon anviwònman pwòp ak an sante andedan kay la.
- Tanperati ak kontwòl imidite: Komèsyal AHU yo fèt pou bay kontwòl egzak sou nivo tanperati ak imidite, kreye yon atmosfè konfòtab pou bilding okipan kèlkeswa kondisyon metewolojik ekstèn.
- Efikasite enèji: Anpil AHU komèsyal yo bati ak eleman enèji-efikas ak karakteristik, tankou fanatik varyab-vitès, sistèm rekiperasyon chalè, ak kontwòl pwogramasyon, pou misyon pou minimize konsomasyon enèji ak diminye depans fonksyònman.
- Operasyon trankil: Karakteristik rediksyon bri yo enkòpore nan AHU komèsyal asire operasyon trankil, fè yo apwopriye pou itilize nan anviwònman bri-sansib tankou biwo ak chanm konferans.
- Fyab ak rezistans: Komèsyal AHU yo konstwi ak materyèl-wo kalite ak sibi tès rijid asire fyab ak rezistans, bay pèfòmans ki dire lontan menm anba l 'lou.
- Entegrasyon ak sistèm jesyon bilding (BMS): Inite sa yo ka entegre transparans ak bilding automatisation ak sistèm jesyon yo ki ap pèmèt kontwòl santralize ak siveyans nan operasyon HVAC, optimize efikasite ak pèfòmans.
Aplikasyon nan AHUs komèsyal yo
- Bilding Biwo: Bay kontwòl klima ak vantilasyon pou biwo, chanm reyinyon, ak zòn komen.
- Magazen Yo Vann an Detay: Kenbe anviwònman konfòtab andedan kay la pou kliyan yo ak anplwaye yo.
- Restoran: Asire bon vantilasyon ak bon jan kalite lè nan zòn kote moun yo ak kwizin yo.
- Otèl: Delivre chofaj, refwadisman, ak ekipman pou lè fre nan chanm envite, vèstibul, ak lòt fasilite.
- Enstalasyon Swen Sante: Kontwole bon jan kalite lè a ak kontwòl enfeksyon nan lopital, klinik, ak biwo medikal.
